Kompleksowa produkcja zaawansowanej elektroniki

W Creotech Instruments montaż modułów elektronicznych stanowi jeden z kluczowych filarów naszej działalności. Oferujemy kompleksowe usługi montażu elektroniki, dostosowane do indywidualnych potrzeb i wymagań każdego projektu. Zaawansowana elektronika produkowana przez Creotech Instruments znajduje zastosowanie zarówno w przestrzeni kosmicznej, jak i w przemyśle oraz nauce. Świadczymy usługi dla klientów z sektorów kosmicznego, obronnego i przemysłowego, dla których najwyższa jakość i niezawodność mają kluczowe znaczenie. Naszym priorytetem jest konsekwentne dostarczanie produktów spełniających najwyższe standardy jakości i niezawodności. Dzięki wysoko wykwalifikowanej kadrze oraz wieloletniemu doświadczeniu w produkcji zaawansowanych urządzeń elektronicznych, w tym elektroniki przeznaczonej do pracy w ekstremalnych warunkach przestrzeni kosmicznej, jesteśmy gotowi realizować nawet najbardziej wymagające i ambitne projekty. Szukasz sprawdzonego partnera do produkcji elektroniki na potrzeby swojego projektu?

Poproś o wycenę

Usługi

Zakres usług

Zakup i magazynowanie komponentów elektronicznych, płytek PCB oraz materiałów produkcyjnych.

production

Automatyczny montaż i lutowanie SMT w technologiach ołowiowej, bezołowiowej oraz mieszanej:

  • Montaż komponentów od rozmiaru 01005 po duże obudowy QFP, QFN, BGA (w tym PoP BGA), LGA i inne
  • Obsługa paneli PCB o wymiarach od 50 × 50 mm do 810 × 360 mm
  • W przypadku większych płytek PCB prosimy o konsultację z naszymi ekspertami

Lutowanie w fazie parowej (Vapor Phase) z opcjonalnym zastosowaniem próżni

test

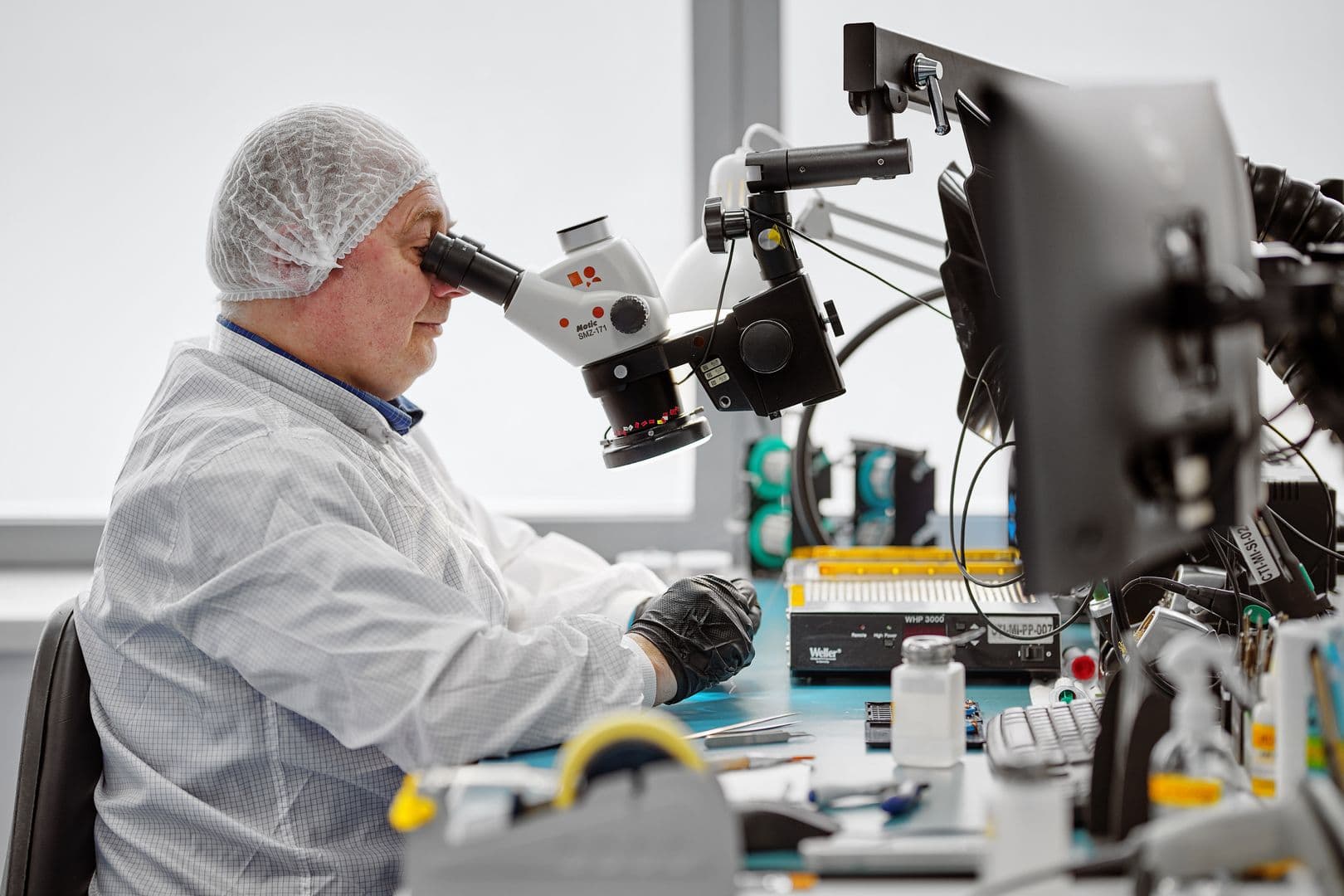

Półautomatyczny montaż THT w technologiach ołowiowej i bezołowiowej

test

Krępowanie (formowanie i przycinanie) wyprowadzeń komponentów typu Flat Pack

test

Montaż w technologii Press-Fit (np. dla modułów SVPX)

test

Selektywne nanoszenie powłok ochronnych (Conformal Coating) na płytki elektroniczne

test

Produkcja wiązek kablowych

test

Automatyczna kontrola jakości z wykorzystaniem systemów inspekcji optycznej (AOI) oraz rentgenowskiej (X-ray)

test

Pełna identyfikowalność i śledzenie historii produkcji (Traceability)

test

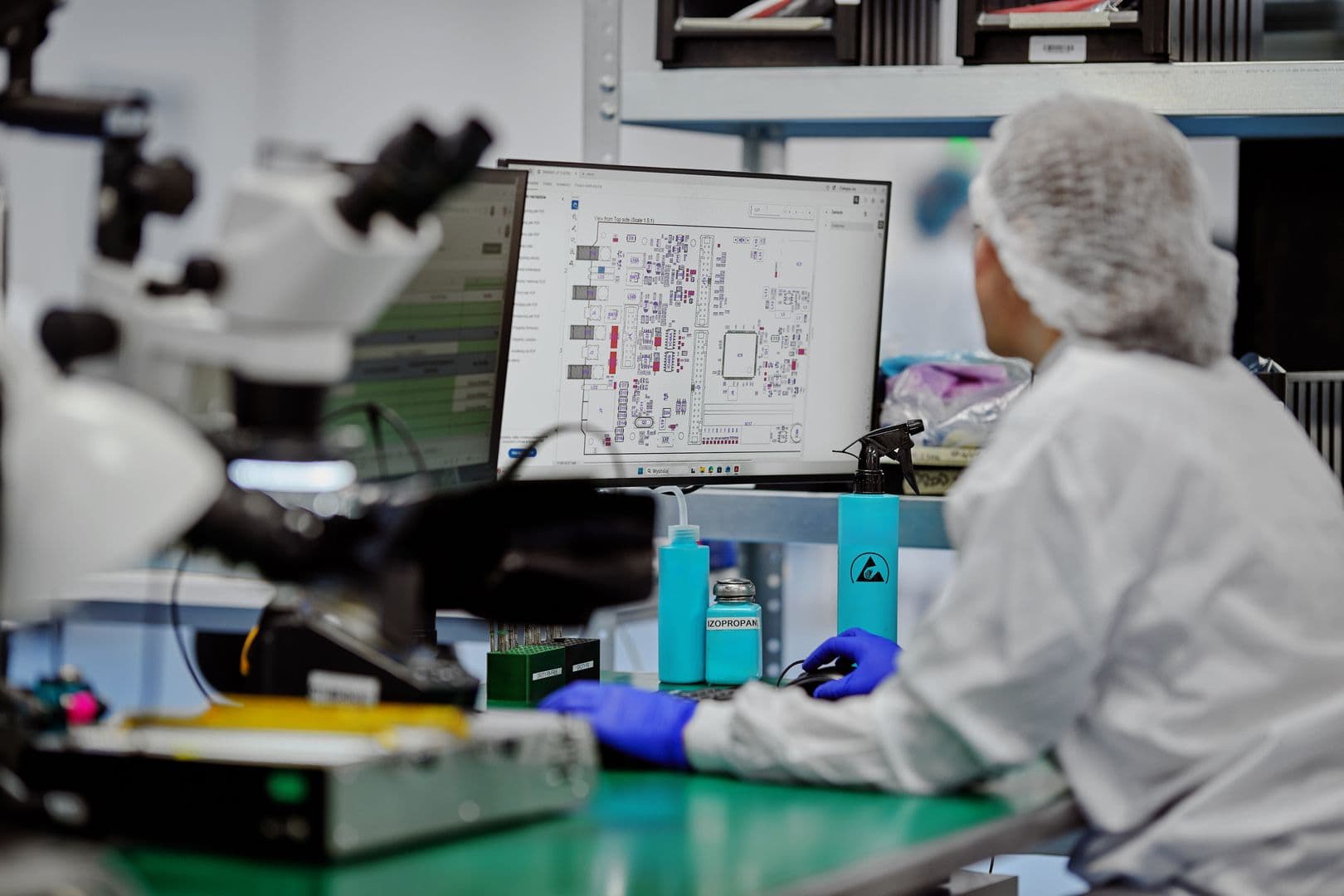

Wsparcie inżynieryjne w zakresie projektowania i produkcji elektroniki

test

Testowanie i programowanie zmontowanych płytek elektronicznych, w tym testy metodą Flying Probe zarówno niezmontowanych, jak i zmontowanych płytek PCB

test

Montaż końcowy i integracja urządzeń elektronicznych

test

Poproś o wycenę

Wybrane projekty

Nasze portfolio

Creotech Instruments powstała jako niewielka firma specjalizująca się w projektowaniu i produkcji modułów elektronicznych. Montaż elektroniki jest jedną z naszych kluczowych kompetencji. Dzięki bogatemu doświadczeniu w montażu różnego rodzaju modułów jesteśmy gotowi realizować nawet najbardziej złożone projekty, wymagające zarówno zaawansowanej wiedzy technicznej, jak i elastycznego podejścia.

Poproś o wycenę

Creotech ExoMars

Exomars

Głównym celem misji ESA jest poszukiwanie biologicznych śladów życia na Marsie.

Creotech ASIM

ASIM

Eksperyment naukowy, którego celem jest badanie tajemniczych zjawisk i wyładowań, do których dochodzi w wysokich warstwach ziemskiej atmosfery.

Creotech OPS-SAT

OPS-SAT

Celem misji ESA było przetestowanie innowacyjnych pokładowych systemów satelitarnych i technik kontroli misji w warunkach kosmicznych.

Creotech JUICE

JUICE

Misja w kierunku Jowisza, realizowana przez ESA. Sonda zbada jego lodowe księżyce: Ganimedesa, Europę i Kallisto.

Creotech Proba-3

PROBA-3

Misja naukowa ESA, która ma na celu zademonstrowanie na orbicie technologii precyzyjnego lotu w formacji i zbadanie korony słonecznej.

Creotech ExoMars

Exomars

Głównym celem misji ESA jest poszukiwanie biologicznych śladów życia na Marsie.

Creotech ASIM

ASIM

Eksperyment naukowy, którego celem jest badanie tajemniczych zjawisk i wyładowań, do których dochodzi w wysokich warstwach ziemskiej atmosfery.

Creotech OPS-SAT

OPS-SAT

Celem misji ESA było przetestowanie innowacyjnych pokładowych systemów satelitarnych i technik kontroli misji w warunkach kosmicznych.

Creotech JUICE

JUICE

Misja w kierunku Jowisza, realizowana przez ESA. Sonda zbada jego lodowe księżyce: Ganimedesa, Europę i Kallisto.

Creotech Proba-3

PROBA-3

Misja naukowa ESA, która ma na celu zademonstrowanie na orbicie technologii precyzyjnego lotu w formacji i zbadanie korony słonecznej.

Creotech ExoMars

Exomars

Głównym celem misji ESA jest poszukiwanie biologicznych śladów życia na Marsie.

Creotech ASIM

ASIM

Eksperyment naukowy, którego celem jest badanie tajemniczych zjawisk i wyładowań, do których dochodzi w wysokich warstwach ziemskiej atmosfery.

Creotech OPS-SAT

OPS-SAT

Celem misji ESA było przetestowanie innowacyjnych pokładowych systemów satelitarnych i technik kontroli misji w warunkach kosmicznych.

Creotech JUICE

JUICE

Misja w kierunku Jowisza, realizowana przez ESA. Sonda zbada jego lodowe księżyce: Ganimedesa, Europę i Kallisto.

Creotech Proba-3

PROBA-3

Misja naukowa ESA, która ma na celu zademonstrowanie na orbicie technologii precyzyjnego lotu w formacji i zbadanie korony słonecznej.

obiekt

Zaplecze produkcyjne

Creotech Instruments dysponuje około 2700 m² powierzchni przeznaczonej do produkcji, montażu, integracji oraz testowania urządzeń elektronicznych.

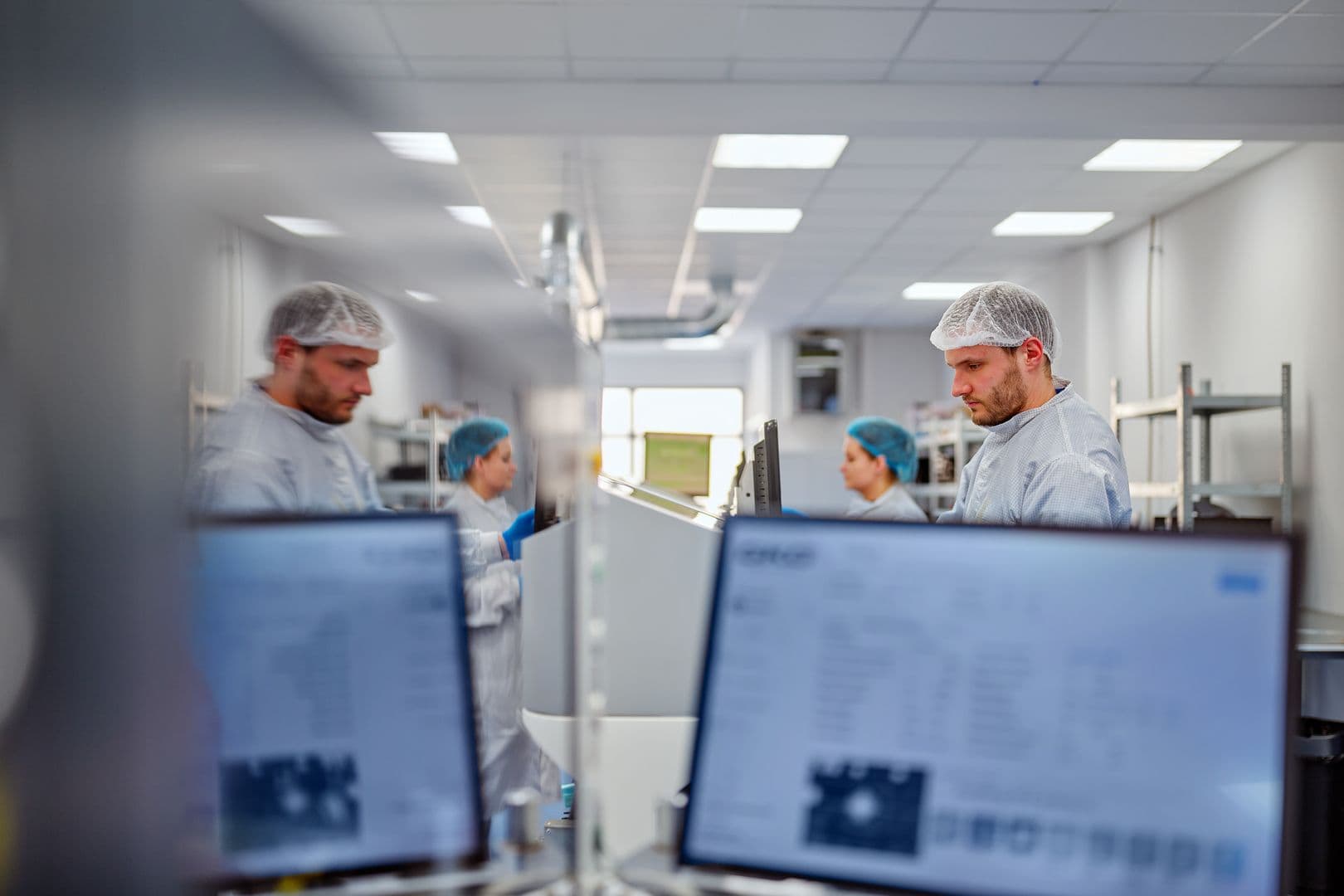

W naszym zakładzie produkcyjnym znajdują się dwa pomieszczenia czyste (Cleanroom) klasy ISO 7, jedno z nich jest dedykowane montażowi elektroniki. Cały obszar produkcyjny jest zabezpieczony przed wyładowaniami elektrostatycznymi (ESD) oraz wyposażony w systemy kontroli temperatury i wilgotności, co zapewnia odpowiednie i stabilne warunki realizacji procesów produkcyjnych.

Nasze zaplecze technologiczne obejmuje m.in.:

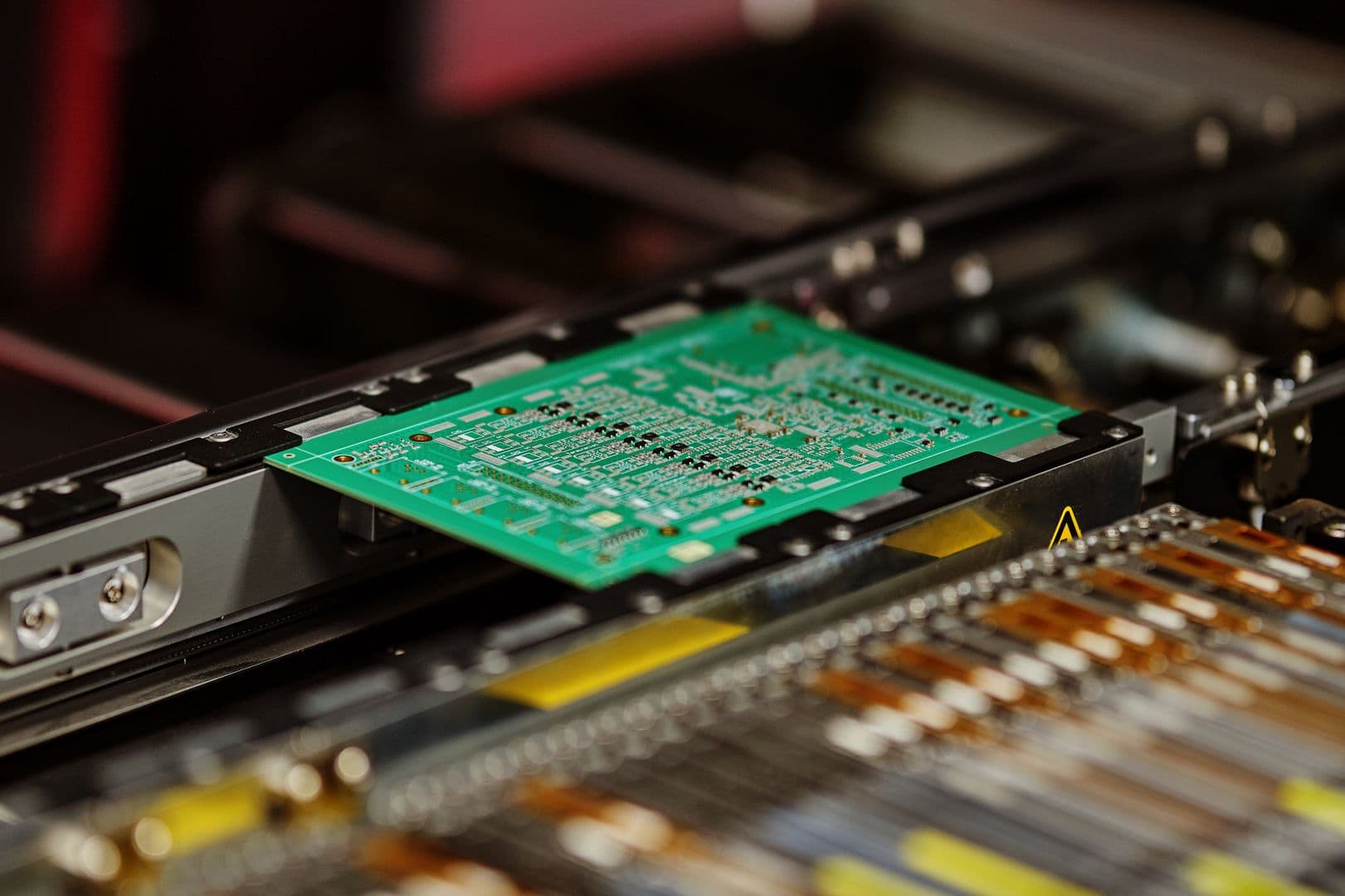

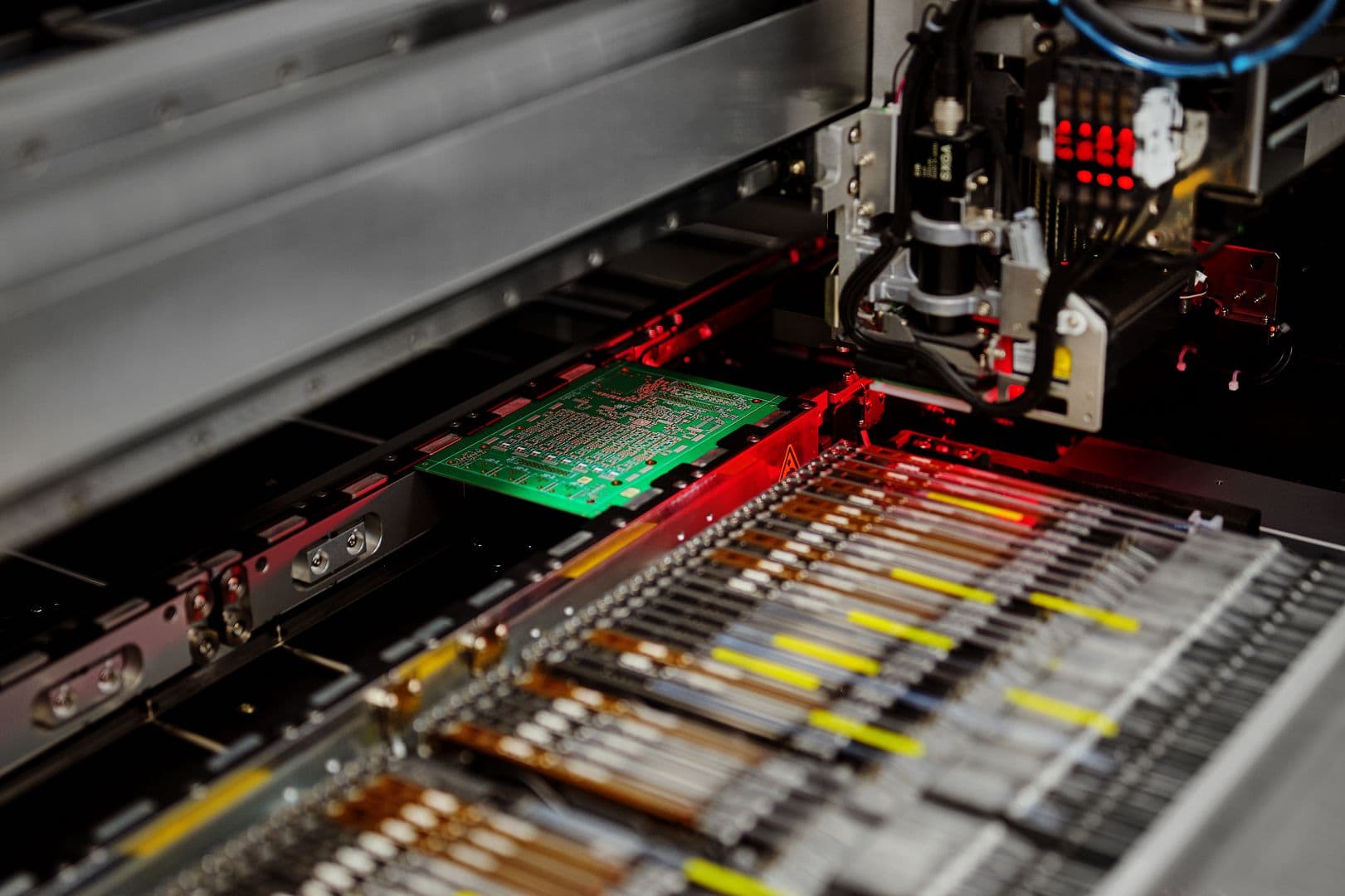

  • 2 linie montażu SMT, wyposażone w drukarki szablonowe GKG, automaty montażowe Pick & Place JUKI oraz piece do lutowania rozpływowego JUKI RS (Reflow)

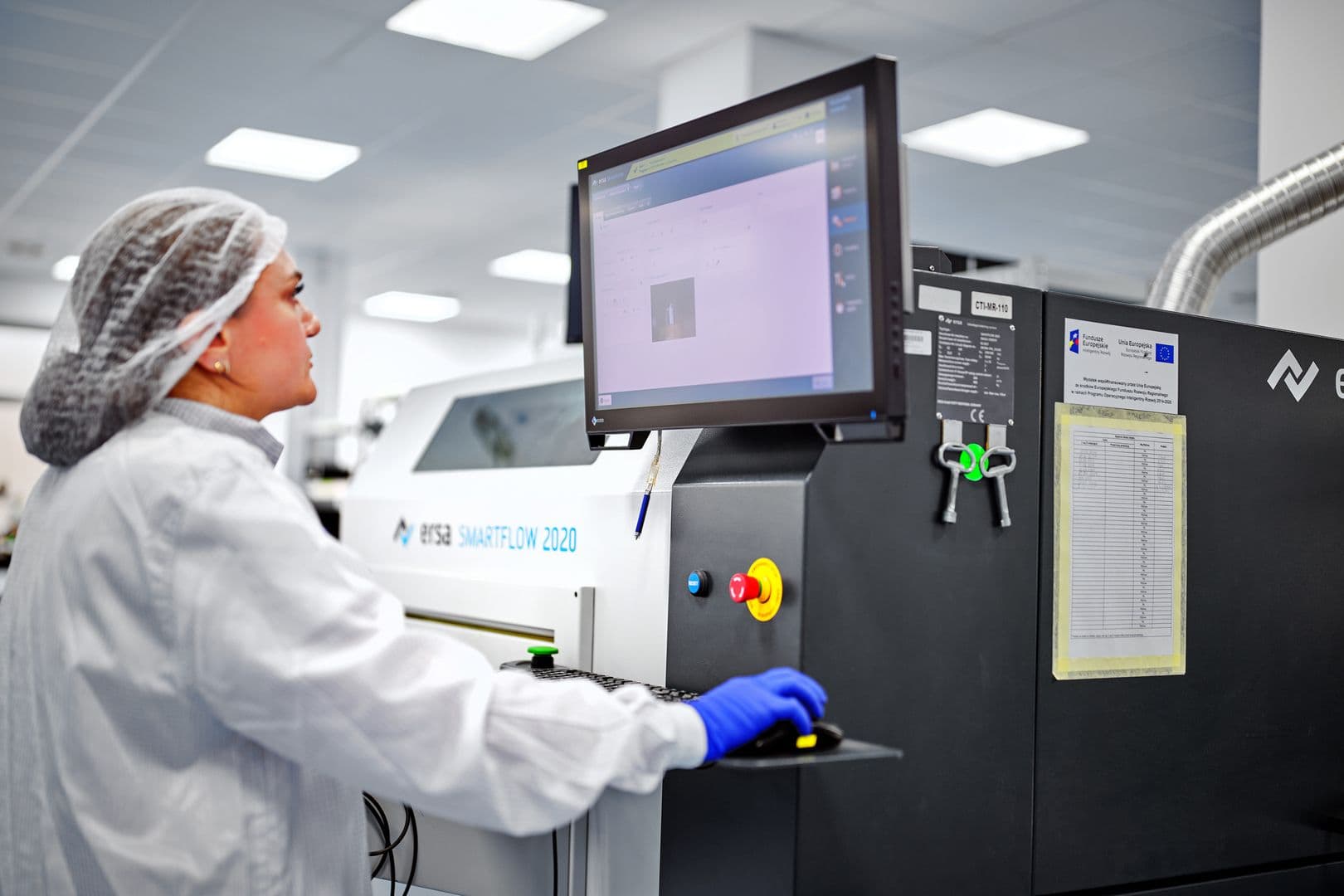

  • ERSA Smartflow - urządzenie do selektywnego lutowania komponentów THT
  • PBT Superswash - system do czyszczenia płytek PCB
  • PVA Delta 6 - urządzenie do selektywnego nanoszenia powłok ochronnych (Conformal Coating)
  • Marantz GTAz i FDAz - systemy automatycznej inspekcji optycznej (AOI)
  • Waygate Technologies Phoenix Microme|x Neo 180 - system inspekcji rentgenowskiej (X-ray)

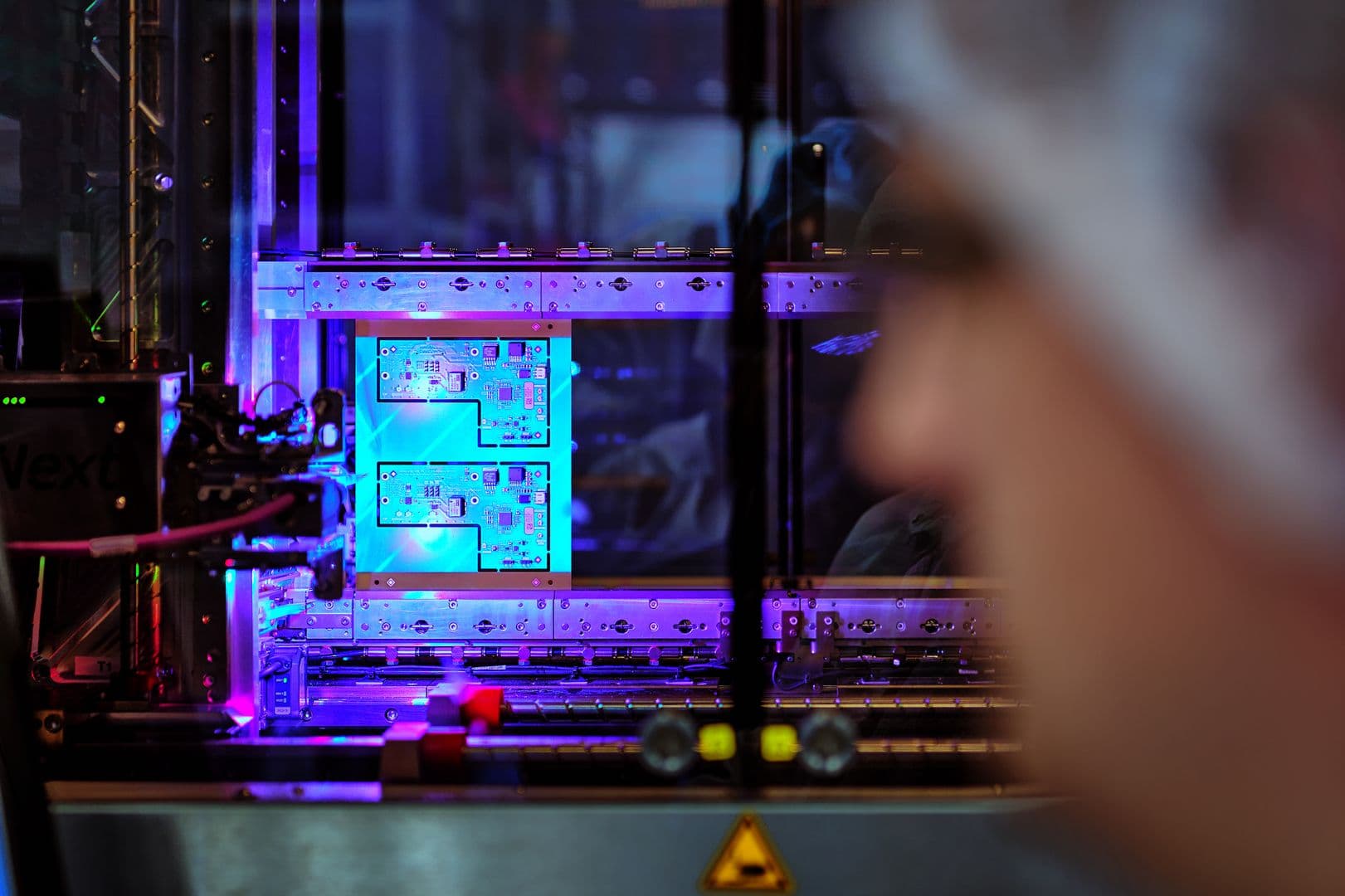

  • Seica Pilot V8 - system testowania płytek PCB metodą Flying Probe
Jakość

Standardy jakości i kwalifikacje

Normy spełniane przez CTI

Posiadamy certyfikat ISO 9001:2015

Kwalifikacja ECSS

Nasze procesy lutowania ręcznego i automatycznego są certyfikowane zgodnie z normami ECSS

Certyfikaty personelu
  • Wewnętrzny trener posiadający certyfikat IPC 610
  • Operatorzy posiadający certyfikat IPC 610
  • Operatorzy i inspektorzy posiadający kwalifikacje zgodne z normą ECSS Q-ST-70-61C, kategorie 2 i 3
  • Operatorzy i inspektorzy posiadający kwalifikacje zgodne z normą ECSS Q-ST-70-61C, kategorie 2 i 3
  • Operatorzy i inspektorzy posiadający kwalifikacje zgodne z normą ECSS Q-ST-70-61C, kategorie 2 i 3
Jak to działa

Jak działamy

KROK.01

Weryfikacja projektu przed rozpoczęciem montażu

Na tym etapie analizujemy potencjalne problemy wynikające z projektu oraz doboru materiałów i komponentów. Przedstawiamy klientowi zidentyfikowane niezgodności wraz z proponowanymi rozwiązaniami, a następnie wspólnie ustalamy dalszy sposób postępowania.

KROK.02

Przygotowanie procesu montażu

KROK.03

Zakup komponentów i materiałów

KROK.04

Kontrola wejściowa komponentów i materiałów

KROK.05

Montaż elektroniki

KROK.06

Kontrola jakości wykonania

KROK.07

Ostatni krok

Wycena

Jak sporządzamy wycenę?

Poproś o wycenę

test
01

Na podstawie otrzymanych informacji analizujemy stopień złożoności projektu, uwzględniając m.in. wymagany zakres montażu, liczbę pozycji w zestawieniu materiałowym (BOM), strukturę warstwową płytki PCB (stack-up) oraz wymagane technologie lutowania. Sprawdzamy również kompletność i spójność dokumentacji technicznej, w tym zgodność zestawienia materiałowego (BOM) z plikami montażowymi Pick & Place (PnP). Etap ten zajmuje zazwyczaj około 2 dni roboczych.

02

Identyfikujemy wszelkie niejasności oraz brakujące informacje, a następnie konsultujemy je z klientem w celu doprecyzowania wymagań projektowych.

03

Pozyskujemy od naszych sprawdzonych dostawców informacje dotyczące cen i dostępności niezbędnych komponentów elektrycznych, elektronicznych i elektromechanicznych (EEE), materiałów produkcyjnych oraz płytek PCB. W przypadku niektórych specjalistycznych komponentów proces ten może potrwać nawet 2 tygodnie.

04

Obliczamy koszty powtarzalne (recurring cost) oraz jednorazowe koszty przygotowania produkcji (non-recurring cost, NRE). Szacujemy również czas niezbędny do realizacji montażu, uwzględniając specyfikę i wymagania danego projektu.

05

Analizujemy wymagania projektu w odniesieniu do dostępnych terminów i mocy produkcyjnych. Na tej podstawie przygotowujemy proponowany harmonogram realizacji zamówienia oraz dostaw.

06

Wszystkie zebrane informacje, kalkulacje kosztów oraz proponowane terminy realizacji uwzględniamy w kompleksowej ofercie przygotowanej dla klienta.

Dlaczego pakiet danych jest tak ważny?

Produkcja elektroniki to usługa realizowana na indywidualne zamówienie, zgodnie ze specyficznymi wymaganiami każdego projektu. Poszczególne projekty różnią się zakresem procesów technologicznych, wykorzystywanymi komponentami, wymaganymi materiałami oraz dodatkowymi czynnościami niezbędnymi do prawidłowej realizacji produkcji.
